نسبت تبدیل گیربکس چیست و چه نقشی در انتقال قدرت دارد؟

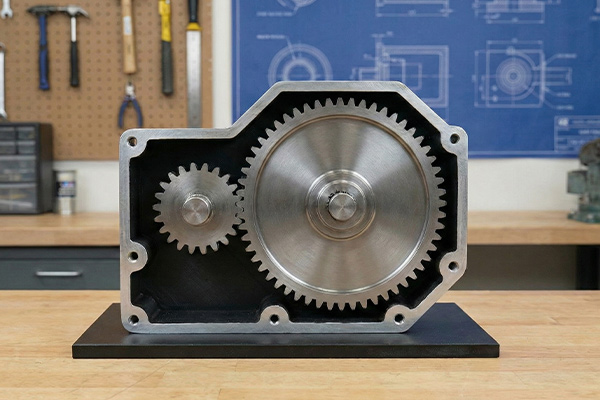

نسبت تبدیل گیربکس چیست؟

نسبت تبدیل گیربکس مقدار رابطه میان سرعت ورودی (n1) و سرعت خروجی (n2) است و نشان می‌دهد محور خروجی چند‌برابر کندتر یا سریع‌تر از محور ورودی می‌چرخد. این عدد به‌نوعی نقشه‌ راه انتقال نیرو است، یعنی مشخص می‌کند گیربکس قرار است سرعت را کم و گشتاور را زیاد کند یا برعکس، سرعت را بالا ببرد و گشتاور را کاهش دهد.

در مکانیزم انتقال قدرت، سرعت و گشتاور همواره رابطه معکوس دارند. وقتی سرعت کاهش پیدا می‌کند، گشتاور افزایش می‌یابد و این موضوع در کاربردهایی مانند جرثقیل، نوار نقاله یا میکسرهای صنعتی اهمیت کلیدی دارد.

انواع نسبت تبدیل در گیربکس‌ها

در انتخاب گیربکس‌ها، نوع نسبت تبدیل ساختار و عملکرد سیستم را مشخص می‌کند. هر نوع نسبت تبدیل برای شرایط خاصی مناسب است و کاربرد اشتباه باعث افت راندمان یا حتی آسیب به موتور و گیربکس می‌شود.

نسبت تبدیل افزاینده

در حالت افزاینده نسبت تبدیل کمتر از یک است. نتیجه آن افزایش سرعت خروجی و کاهش گشتاور است. این مدل بیشتر در تجهیزاتی کاربرد دارد که سرعت اهمیت بیشتری نسبت به قدرت دارد. نمونه رایج آن سیستم‌های انتقال حرکت سبک یا برخی کاربردهای خودرو است.

نسبت تبدیل کاهنده

وقتی نسبت تبدیل بیشتر از یک باشد، خروجی کندتر ولی قوی‌تر می‌چرخد. این نوع گیربکس در دستگاه‌هایی مثل بالابر، خردکن صنعتی، همزن‌های بزرگ یا ماشین‌ آلات راه‌سازی بسیار حیاتی است. چون این تجهیزات برای شروع حرکت و ادامه کار به گشتاور بالا نیاز دارند.

نسبت تبدیل ثابت و متغیر

گاهی سیستم نیاز به سرعت ثابت دارد و گیربکس با نسبت تبدیل ثابت استفاده می‌شود. ولی در برخی کاربردها، سرعت باید در بازه مشخصی تغییر کند؛ اینجا گیربکس با نسبت تبدیل متغیر (مانند CVT) انتخاب می‌شود. نوع متغیر امکان تنظیم بهتر سرعت و مصرف انرژی را فراهم می‌کند.

نسبت تبدیل چندمرحله‌ای

وقتی یک گیربکس نیاز به نسبت تبدیل بالا داشته باشد، معمولا از دو یا چند جفت چرخ‌دنده استفاده می‌شود.
در این ساختار، نسبت تبدیل کلی برابر با حاصل‌ضرب نسبت هر مرحله است. مثلا:

 نسبت کلی = 3 × 4 = 12

نسبت تبدیل چندمرحله‌ای در گیربکس‌های صنعتی قدرتمند، خطوط تولید و سیستم‌های انتقال قدرت سنگین کاربرد فراوان دارد.

روش محاسبه نسبت تبدیل گیربکس

نسبت تبدیل گیربکس را می‌توان با روش‌های مختلف محاسبه کرد:

1. محاسبه نسبت تبدیل با استفاده از سرعت ورودی و خروجی

ساده‌ترین روش برای تعیین نسبت تبدیل، استفاده از سرعت دوران محور ورودی و خروجی است:

i = n1 / n2

که در اینجا:

• n1​: تعداد دور ورودی گیربکس در دقیقه
• n2​: تعداد دور خروجی گیربکس در دقیقه

این روش به‌ویژه زمانی مفید است که سرعت موتور و سرعت محور خروجی مشخص باشد.

1. محاسبه نسبت تبدیل بر‌اساس تعداد دندانه‌ها

در گیربکس‌های چرخ‌دنده‌ای، نسبت تبدیل را می‌توان با‌توجه‌به تعداد دندانه‌های چرخ‌دنده ورودی و خروجی محاسبه کرد:

i = تعداد دندانه خروجی / تعداد دندانه ورودی

این روش دقت بالایی دارد و برای طراحی و تحلیل مهندسی گیربکس بسیار کاربردی است.

1. محاسبه نسبت تبدیل با‌توجه‌به قطر چرخ‌دنده‌ها

گاهی شمارش دندانه‌ها ممکن نیست، مثلا وقتی گیربکس داخل محفظه بسته قرار دارد. در این شرایط می‌توان از قطر چرخ‌دنده‌ها برای محاسبه نسبت تبدیل استفاده کرد:

i = قطر دنده خروجی / قطر دنده ورودی

این روش ساده و سریع، به ویژه برای گیربکس‌های کاهنده مفید است.

فرض کنید گیربکسی داریم که قطر چرخ‌دنده ورودی آن ۵۰ میلی‌متر و قطر چرخ‌دنده خروجی ۱۵۰ میلی‌متر است:

i = 150 / 50 = 3

این یعنی نسبت تبدیل گیربکس 3:1 است.

تفاوت نسبت تبدیل و راندمان؛ دو مفهوم نزدیک ولی متفاوت

یکی از اشتباهات رایج این است که راندمان با نسبت تبدیل یکی گرفته می‌شود. نسبت تبدیل توضیح می‌دهد سرعت ورودی چقدر تغییر می‌کند ولی راندمان میزان اتلاف انرژی در طول انتقال قدرت است. به‌طور معمول:

• دنده ساده: ۹۸ تا ۹۹.۵٪ راندمان
• هلیکال: کمی کمتر
• حلزونی: ۳۰ تا ۹۰٪ (بسته‌به کیفیت ساخت)

این موضوع نشان می‌دهد که حتی اگر نسبت تبدیل درست انتخاب شود، راندمان پایین خروجی واقعی را کمتر از انتظار می‌کند.

پارامترهای مهم در انتخاب نسبت تبدیل استاندارد

برای انتخاب یک نسبت تبدیل دقیق و قابل‌اعتماد، باید مجموعه‌ای از عوامل فنی بررسی شود. رعایت نکردن این موارد باعث افت عملکرد، داغی موتور یا کاهش عمر گیربکس خواهد شد. پارامترهای مهم در انتخاب نسبت تبدیل مناسب عبارت‌اند از:

• سرعت ورودی موتور: باید با مشخصات موتور تطابق داشته باشد.

• سرعت خروجی مورد‌نیاز: محاسبه نسبت تبدیل دقیق بر‌اساس این مقدار انجام می‌شود.

• گشتاور مورد‌نیاز بار: گیربکس باید توان تولید گشتاور کافی را داشته باشد.

• نوع حرکت: پیوسته، متناوب و ضربه‌ای. بار ضربه‌ای معمولا به ضریب کار بالاتر نیاز دارد.

• تحمل بار اضافه: انتخاب ضریب اطمینان مناسب مانع فشار مکانیکی روی دنده‌ها می‌شود.

• محدودیت‌های نصب: اندازه، جهت نصب، فضا و نوع شافت باید متناسب با نوع گیربکس و نسبت تبدیل باشد.

موارد فوق باعث می‌شود انتخاب گیربکس نه‌تنها دقیق‌تر، بلکه اقتصادی‌تر انجام شود.

تاثیر انتخاب نسبت تبدیل صحیح بر دوام و عمر گیربکس

نسبت تبدیل اشتباه ممکن است فشار غیرطبیعی به سیستم وارد کند. مثلا اگر گیربکس برای سرعتی کمتر از مقدار واقعی انتخاب شود، موتور برای رسیدن به توان مورد‌نیاز مجبور به مصرف انرژی بیشتر می‌شود و این موضوع افزایش دما و سایش قطعات را در‌بر دارد.

این اتفاق در درازمدت عمر گیربکس، موتور و یاتاقان‌ها را کاهش می‌دهد. انتخاب نسبت تبدیل صحیح به‌نوعی سرمایه‌گذاری برای سلامت سیستم است.

اهمیت شناخت نسبت تبدیل گیربکس در انتخاب و عملکرد سیستم

نسبت تبدیل گیربکس یک عدد ساده نیست، قلب عملکرد هر سیستم انتقال قدرت است. این عدد تعیین می‌کند دستگاه با چه سرعتی کار کند، چه مقدار گشتاور تولید و چقدر انرژی مصرف شود. اگر نسبت تبدیل درست انتخاب شود، هم طول عمر گیربکس بالا می‌رود، هم راندمان سیستم حفظ و هم از هزینه‌های اضافی جلوگیری می‌شود.
