لوازم پمپ A10VSO رکسروت

لوازم پمپ A10VSO رکسروت Rexroth

فروش و تامین کلیه قطعات یدکی و لوازم پمپ رکسروت Rexroth سری A10VSO

عیب یابی و تعمیر پمپ رکسروت سری A10VSO سایزهای 10 – 18 – 28 – 45 – 71 – 100 – 140

دقت داشته باشید که لوازم داخلی پمپ A10VSO با A10VO یکی میباشد . شما در فروشگاه هیدرولیک هیدشاپ می‌توانید کلیه قطعات و لوازم را خریداری نمایید.

قطعات یدکی پمپ پیستونی A10VSO ساخت بوش رکسروت Bosch Rexroth آلمان

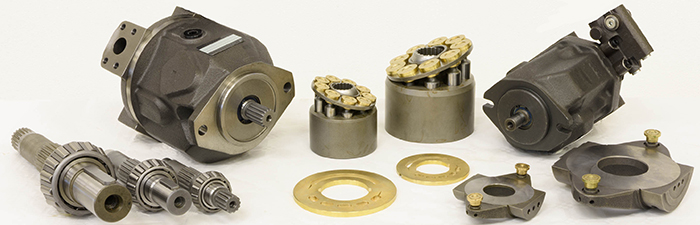

پمپ رکسروت A10VSO

پمپ A10VSO رکسروت به عنوان یکی از پرکاربردترین پمپ های هیدرولیک پیستونی،  در صنعت و انواع ماشین آلات صنعتی به عنوان قلب سیستم هیدرولیک انتخاب شده است . از آنجایی که راندمان و عملکرد این پمپ از نظر بسیاری از مراکز علمی تایید شده است و استانداردهای زیادی را دارا می‌باشد، این پمپ جزو پمپ های گران قیمت در صنعت به حساب می‌آید . هزینه بالای خرید و جایگزینی این پمپ توجیه مناسبی برای سرویس دوره ای و تعمیر این پمپ از سوی صنعتگران کارخانجات صاحب دستگاه با این پمپ می‌باشد.

قطعات داخلی پمپ رکسروت A10VSO  که می‌توان با تعویض آنها پمپ را سرویس کرد و راندمان آن را افزایش داد شامل :

• • مجموعه روتاری گروپ متشکل از  : پیستون انگشتی ، روتور ، پیستون گیر ، پلیت کف روتور ، گاید ، خار و فنر داخل روتور میباشد.
  • بالانسر که همراه با دو عدد یاتاقان در زیر مجموعه روتاری قرار میگیرد .
  • شافت اصلی پمپ ، بلبرینگ ، کاسه نمد ، سیل و اورینگ آب بند های پوسته پمپ از دیگر قطعات داخلی پمپ میباشند .
  • پوسته کامل پمپ و شیرهای کنترل این پمپ پیستونی  از دیگر قطعات و لوازم جانبی پمپ رکسروت A10VSO  به حساب می‌آیند.

روتاری گروپ پمپ A10VSO شامل چه قطعاتی میشود :

همانطور که در بالا اشاره شد مجموعه روتاری گروپ متشکل از  : پیستون انگشتی ، روتور ، پیستون گیر ، پلیت کف روتور ، گاید ، خار و فنر داخل روتور میباشد. شما صنعتگر محترم میتوانید کلیه قطعات روتاری گروپ را از فروشگاه هیدرولیک Hydshop تامین و تهیه نمایید . قطعات اصلی ( ساخت رکسروت آلمان ) و قطعات مشابه چینی موجود میباشد. در تصاویر زیر هر کدام از قطعات نمایش داده شده است و همچنین سعی شده است توضیح مختصری از نوع خرابی برای شما بیان شود :

بررسی روتور در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

روتور استوانه ای شامل 9 عدد سیلندر ( استوانه ) میباشد که روغن هیدرولیک در آن پر و خالی می‌شود. درون روتور یک فنر قوی برای متعادل کردن مجموعه روتور توسط شافت و سه عدد خار قرار دارد.

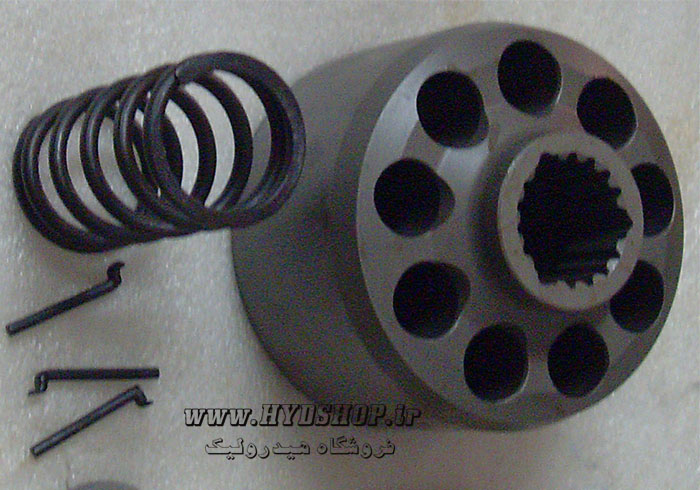

روتور در مجموعه روتاری گروپ پمپ A10VSO رکسروت

1. 1. لطفا درون تمامی 9 عدد سیلندر را با نوک انگشت لمس کنید تا از سلامت و تخریب آن آگاه شوید. درون هر کدام از سوراخ ها نباید هیچگونه لبه و برجستگی ناشی از خوردگی وجود داشته باشد.
   2. یک انگشتی نو و سالم درون تمامی سیلندر ها ( هر 9 عدد )  تست کنید. انگشتی باید جذب و روان درون سیلندر حرکت کند.
   3. کف روتور ( زیر روتور ) را چک کنید . هیچ کدم از سوراخ ها نباید به هم یا به بیرون راه داشته باشند .
   4. از سلامت فنر داخل روتور و همچنین سلامت سه عدد خار مطمئن شوید.
   5. دنده های داخل روتور که با شافت درگیر بوده اند را از بابت تیز شدگی و خوردگی چک و بررسی نمایید.

بررسی پیستون انگشتی در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

مجموعه روتاری گروپ در پمپ A10VSO رکسروت شامل 9 عدد پیستون میباشد که وظیفه پر و خالی کردن سیلندر و به عبارتی ساکشن و پمپاژ را بر عهده دارند. که در هر دور چرخش میزان مشخصی روغن را انتقال میدهند . روی هز پیستون انگشتی قطعه برنجی قرار دارد که حول استوانه چرخش می کند و قسمت صاف آن روی بالانسر قرار میگیرد. با زاویه گرفتن بالانسر ، پیستون ها هم زاویه می گیرند.

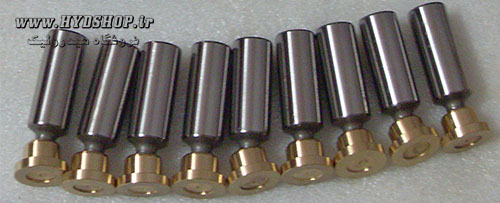

پیستون انگشتی در مجموعه روتاری گروپ پمپ A10VSO رکسروت

دقت داشته باشید که :

1. روی سطح استوانه به هیچ وجه نباید موج و یا برآمدگی و یا خوردگی وجود داشته باشد . این سطح باید کاملا صیقلی و شفاف باشد مانند شیشه
2. برنجی روی پیستون نباید خوردگی و تخریب داشته باشد و سوراخ روی آن نباید مسدود باشد
3. مهمترین قسمت بررسی انگشتی ، لق نبودن برنجی روی پیستون است. برنجی در عین حالی که باید چرخش آزاد روی کله پیستون داشته باشد نباید در کشش به سمت بالا لقی داشته باشد.

بررسی پیستون گیر در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

پیستون گیر صفحه ای شامل 9 سوراخ میباشد که ابتدا پیستون ها درون آن قرار میگیرند و سپس وارو روتور می شوند. وظیفه آن همانطور که از نامش پیداست ، ثابت نگه داشتن انگشتی ها می باشد. این قطعه نسبت به مابقی قطعات در پمپ A10VSO رکسروت  آسیب کمتری می بیند و فقط از سلامت و عدم خوردگی سوراخ های آن آگاه باشید.

بررسی گاید در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

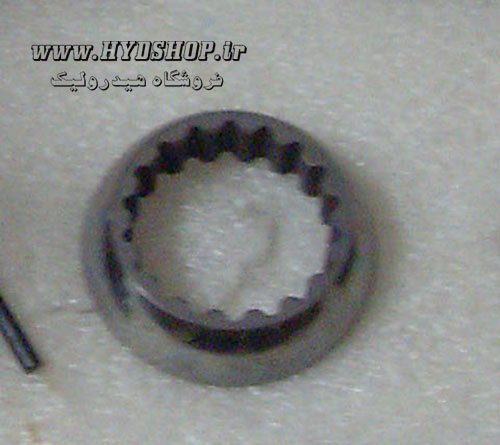

گاید در روتاری گروپ پمپ A10VSO رکسروت

گاید روی روتور و زیر پیستون گیر قرار می گیرد و به عنوان راهنمای زاویه روتور نسبت به شافت عمل می کند . خوردگی و ساییدگی روی گاید و همچنین سلامت دنده های داخلی این قطعه بسیار مهم می باشد.

بررسی پلیت در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

پلیت برنجی که روی درب ته رکسروت A10VSO قرار می گیرد جزو لوازم مصرفی و زود تخریب می باشد . این قطعه باید در سرویس های دوره ای پمپ تعویض شود . و دلیل جنس برنج آن به همین منظور است. دقت داشته باشید که : چپ گر بودن و راست گرد بودن پمپ توسط این پلیت مشخص می شود. سوراخ به شکل لوبیا بزرگ مربوط به قسمت ورود و  سوراخ لوبیا های کوچک مربوط به قسمت خروج ( پمپ ) می باشد.

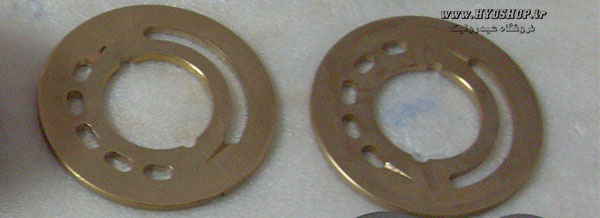

پلیت در مجموعه روتاری گروپ پمپ A10VSO رکسروت

کوچکترین ساییدگی و تخریب روی تمامی قسمت های  پلیت برنجی  نشان از تخریب و فرار روغن در این قسمت دارد و بدون تردید باید تعویض شود. این قطعه را در سرویس های دوره ای پمپ A10VSO رکسروت تعویض کنید تا عمر و سلامت پمپ خورد را افزایش دهید.

بالانسر پمپ A10VSO شامل چه قطعاتی میشود :

همانطور که در بالا اشاره شد مجموعه بالانسر  متشکل از  : یک صفحه بزرگ و  دو عدد یاتاقان می باشد. شما صنعتگر محترم میتوانید کلیه قطعات بالانسر  را از فروشگاه Hydshop تامین و تهیه نمایید . قطعات اصلی ( ساخت رکسروت آلمان ) و قطعات مشابه چینی موجود میباشد. در تصاویر زیر هر کدام از قطعات بالانسر A10VSO نمایش داده شده است و همچنین سعی شده است توضیح مختصری از نوع خرابی برای شما بیان شود :

بررسی بالانسر در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

این قطعه همانطور که در شکل زیر می بینید از قطعات مختلفی تشکیل شده است .

مهمترین قسمت ، بخش صاف و صیقلی بالانسر می باشد که به هیچ عنوان نباید لبه ، پله و ساییدگی داشته باشد حتی خوردگی از یک سمت نیز نشان از خرابی پمپ میدهد. برنجی روی بالانسر نیز از دیگر قسمت های می باشد که باید از نظر خوردگی و لقی نیز بررس شود.

بررسی یاتاقان در مجموعه روتاری گروپ پمپ A10VSO رکسروت :

هر پمپ A10VSO دارای دو عدد یاتاقان برنجی  میباشد که در دو سمت بالانسر قرار می گیرند. این یاتاقان ها از برخورد مستقیم بالاسر با پوسته پمپ جلوگیری می کنند و و امکان لغزش و حرکت بالانسر را فراهم می کنند.

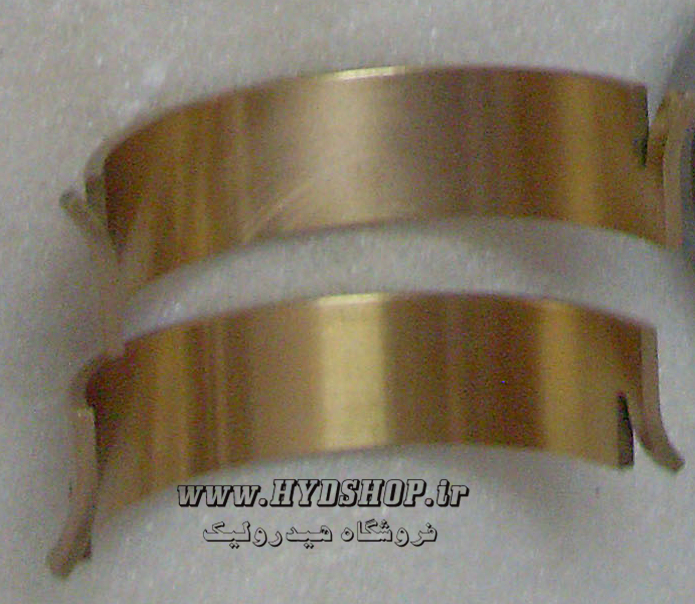

یاتاقان در روتاری گروپ پمپ A10VSO رکسروت

برای بررسی و سلامت یاتاقان به خوردگی و ساییدگی ( سایه ) روی یاتاقان و قسمی که بالانسر در حال بالانس می باشد دقت نمایید.

دیگر متعلقات پمپ A10VSO شامل چه قطعاتی می شود :

دیگر قطعاتی که در پمپ رکسروت A10VSO تخریب می شوند می توان به شافت ، بلبرینگ ، فنر و ساچمه های داخلی ، کاسه نمد و شیرآلات کنترلی روی شیر اشاره کرد. شافت سری A10VSO  میتواند تک خار و هزار خار باشد که ساییدگی قسمت کاسه نمد بسیار مهم است. بلبرینگ ، کاسه نمد و مابقی سیل و اورینگ ها در هر بار سرویس باید تعویض شود.

شیرآلات کنترل پمپ A10VSO رکسروت :

این شیرآلات که کدهایی نظیر : DR – DRG – DFR – DFR1 – DFLR و … را شامل می شوند بر اثر کارکرد دچار نقص در فنر و اسپول ها می شوند. شما می توانید در صورت خرابی و عدم پاسخ شیر به پمپ ، هر کدام از شیرها را از فروشگاه هیدرولیک هیدشاپ تهیه نمایید.

تست پمپ رکسروت A10VSO  :

تست پمپ به بعد از تعمیر انجام می شود. این تست شامل : تست دبی خروجی ، تست فشار ، تست صدا و تست عملکرد شیر کنترل پمپ می شود. با توجه به کلیه امکانات موجود در مجموعه هیدشاپ ، کلیه سایزهای 10 ، 18 ، 28 ، 45 ، 74 ، 100 ، 140 را می توان تست و بررسی کرد. همچنین شما میتوانید برای آگاهی از سلامت و عملکرد پمپ ، در هر سرویس دوره ای ، اقدام به تست عملکرد پمپ نمایید.

خرید لوازم پمپ A10VSO رکسروت از فروشگاه اینترنی هیدشاپ

شما می توانید کلیه قطعات داخلی و یدکی که در بالا ذکر شد را از طریق فروشگاه HYDSHOP تهیه نمایید. این قطعات هم به صورت کالای اصلی و اورجینال رکسروت Rexroth  و هم مدل های مشابه چینی با همان استاندارد تهیه نمایید. مجموعه ما توانایی تست عملکرد پمپ و سرویس دوره ای  پمپ را به شما صنعتگر محترم ارائه می دهد . برای آگاهی و آشنایی بیشتر از طریق تلفن 77737189(021) با ما تماس بگیرید و یا از طریق سامانه سایت و ایمیل hydshop.ir@gmail.com با ما در ارتباط باشید .
