منیفولد ترکیبی هیدرولیک

طراحی و ساخت منیفولد هیدرولیک ترکیبی

منیفولد هیدرولیک از جنس آلومینیوم ، چدن ، آهن ، فولاد و استیل

ساخت بلوکهای گسترده برای شیرهای بلوکی هیدرولیک در سایزهای 1/8 اینچ  | 1/4 اینچ | 3/8 اینچ | 1/2 اینچ | 3/4 اینچ | 1.1/4 اینچ | 2 اینچ

بلوک های ترکیبی

تراش خورده ، سنگ خورده ( سنگ مغناطیس )  و ماشین کاری شده

طبق استاندارد

از این بلوک ها برای بستن انواع شیر هیدرولیک استفاده میشود.

طراحی بلوک هیدرولیک

برای طراحی یک بلوک منیفولد هیدرولیک ما نیازمند 3 پارامتر : ساختار شیر ، سایز شیر ، نحوه نصب شیر می‌باشیم

ساختار منیفولد هیدرولیک

برای طراحی بلوک ترکیبی چند طبقه برای شیرهای هیدرولیک  ابتدا باید ساختار شیر هیدرولیکی مشخص شود  . یعنی این شیر یکی از حالات زیر است  :

شیر کنترل جهت ( directional valve ) است

شیر کنترل فشار (relief valve ) است

شیر کارتریجی (cartridge valve ) است

شیر پروپرشنال (proportional valve ) است.

هر کدام از شیرهای بالا نقشه مربوط به خود را دارند که با دریافت و دانلود کاتالوگ و دیتاشیت هر شیر این نقشه بدست می‌آید.

در پایینتر می‌توانید عکس های شیرها را مشاهده کنید

.

سایز منیفولد هیدرولیک

در طراحی بلوک ترکیبی چند طبقه برای شیرهای هیدرولیک  سپس باید سایز شیر هیدرولیک مشخص شود  . یعنی سایز  این شیر یکی از حالات زیر است  :

برای شیرهای کنترل جهت سایز 1/4 اینچ ( 01 و 6 ) ، سایز 3/8 اینچ ( 03 و 10 ) ، سایز 1/2 اینچ ( 04 و 16 ) سایز 3/4 اینچ ( 06 و 25 ) سایز 1.1/4 اینچ ( 10 و 32 ) میباشد.

برای شیرهای کنترل  فشار سیستم سایز 1/4 اینچ ( 01 و 6 ) ، سایز 3/8 اینچ ( 03 و 10 ) ، سایز 1/2 اینچ ( 04 و 16 ) سایز 3/4 اینچ ( 06 و 25 ) سایز 1.1/4 اینچ ( 10 و 32 ) میباشد.

برای شیرهای کارتریجی  سایز 1/4 اینچ ( 01 و 6 ) ، سایز 3/8 اینچ ( 03 و 10 ) ، سایز 1/2 اینچ ( 04 و 16 ) سایز 3/4 اینچ ( 06 و 25 ) سایز 1.1/4 اینچ ( 10 و 32 ) میباشد.

برای شیرهای تناسبی یا پروپرشنال جهت سایز 1/4 اینچ ( 01 و 6 ) ، سایز 3/8 اینچ ( 03 و 10 ) ، سایز 1/2 اینچ ( 04 و 16 ) سایز 3/4 اینچ ( 06 و 25 ) سایز 1.1/4 اینچ ( 10 و 32 ) میباشد.

هر کدام از شیرهای بالا نقشه مربوط به خود را دارند که با دریافت و دانلود کاتالوک و دیتاشیت هر شیر سایز و نقشه آن  بدست می‌آید.

در پایینتر می‌توانید عکس های شیرها را مشاهده کنید .

نحوه نصب منیفولد هیدرولیک

بعد از مشخص شدن سایز و ساختار شیر باید :

نحوه بسته شدن و ثابت شدن بلوک ( پیچی یا جوشی )

و همچنین

جانمایی اتصال شیلنگ ها و اتصالات ( نصب به محل قرار گیری شیر ، پشت یا بقل شیر باشد)

را  مشخص کنید .

ساخت بلوک هیدرولیک

بعد از طراحی و مشخص شدن ابعاد و جانمایی شیر باید جنس بلوک هیدرولیک را مشخص کنید

فشار کاری سیستم هیدرولیک – محل و موقعیت نصب بلوک و شیر هیدرولیک  ، جنس فلز  منیفولد را مشخص می‌کند

ما در مجموعه هیدشاپ بلوک هایی از جنس  :

آلومینیوم  | چدن | آهن | فولاد | استیل

 را طبق سفارش کارفرما می‌سازیم.

کلیه بلوک ها از هر طرف ماشین کاری میشوند و از محل بسته شدن شیر برای آب‌بندی دقیقتر سنگ مغناطیس زده میشود.

کلیه بلوک ها و منیفولدها با ضمانت و گارانتی ساخت و عملکرد تحویل داده مشود .

تصاویر منیفولد ترکیبی هیدرولیک

تصاویری از بلوک ترکیبی چند طبقه هیدرولیک همراه با توضیح را در زیر مشاهده کنید :

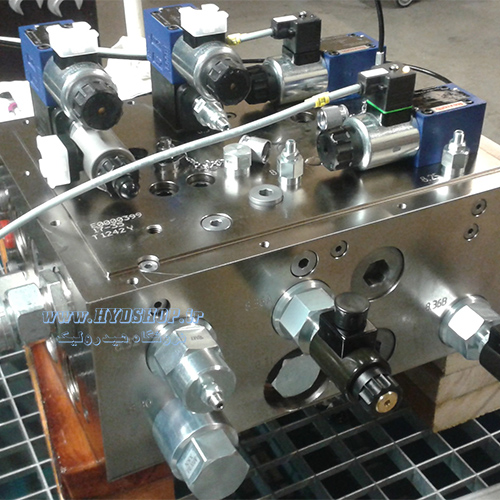

• منیفولد فولادی ترکیبی از چند شیر هیدرولیک با شیر 1/4 اینچ

منیفولد ترکیبی هیدرولیک با شیر 1/4 اینچ

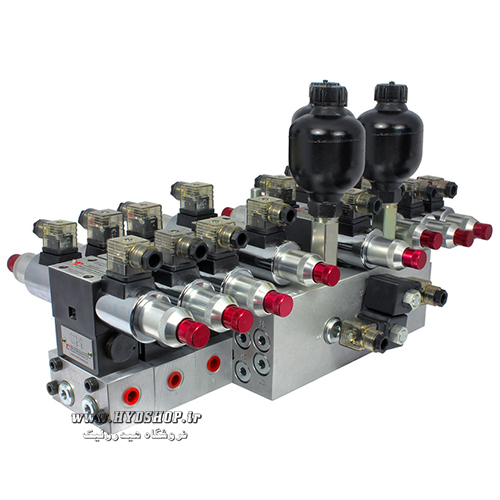

• منیفولد استیل هیدرولیک با شیر و اکومولاتور هیدرولیک – پورت ورود و خروج از پشت بلوک

منیفولد استیل هیدرولیک با شیر و اکومولاتور هیدرولیک

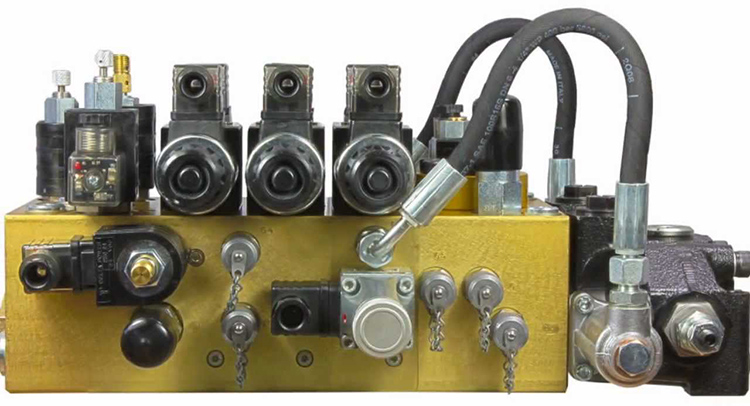

بلوک آلومینیومی برای نصب چند شیر

منیفولد هیدرولیک چیست ؟

مانیفلد یا منیفلد هیدرولیک ( Hydraulic manifold) قطعه ای فلزی است که شلنگ‌ها و لوله‌های هیدرولیک روی آن سوار می‌شوند. منیفلدها معمولاً بلوک‌های فلزی دارای اتصالات سوراخ‌کاری‌شده و ماشین‌کاری شده و همچنین صفحه‌های دارای برش هستند. استفاده از منیفلدها برای استفاده از شیرهای مدولار مناسب است.

بلوک هیدرولیک یکی از مهمترین قسمت های طراحی و ساخت یونیت پاورپک هیدرولیک میباشد.

یک طراح بعد از انتخاب شیرهای کنترلی باید یک بلوک یکپارچه برای قرار دادن شیرهای هیدرولیک انتخاب کند.
