هیدروموتور رکسروت A2FM23
هیدروموتور رکسروت A2FM ساخت شرکت بوش رکسروت آلمان
موتور هیدرولیکی یا هیدروموتور پیستونی ” رکسروت Rexroth سری A2FM “
▶ Series 61
▶ Sizes 10 to 180
▶ Nominal pressure 400 bar
▶ Maximum pressure 450 bar
▶ Open and closed circuits
برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :
- تعیین نمودن بیشینه سرعت چرخش {speed} مورد نیاز برای شافت هیدروموتور
به عبارت دقیقتر تعیین بازه ( کمینه و بیشینه ) سرعت چرخش هیدروموتور در یک دقیقه (در واحد RPM )
- مشخص نمودن بیشینه گشتاور {torque} مورد نیاز برای سیستم مکانیکی ( واحد N.M )
که از رابطه زیر با دارا بودن بیشینه سرعت و گشتاور مورد نیاز ، توان مکانیکی در واحد کیلووات محاسبه میگردد :
Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488
- مشخص نمودن بیشینه فشار سیستم هیدرولیک
سپس مراجعه به کاتالوگ هیدروموتور رکسروت Rexroth سری A2FM و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.
(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده میشود، انتخاب میشود))
(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور ، حجم یا دبی پمپ سیسم هیدرولیک را تعیین میکند))
سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور REXROTH با کد A2FM و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی A2FM بوش رکسروت نمایید .
معرفی هیدروموتور رکسروت A2FM23
FEATURE
▶ Fixed motor with axial tapered piston rotary group of bent-axis design, for hydrostatic drives in open and closed circuits.
▶ For use in mobile and stationary applications
▶ The output speed depends on the flow of the pump and the displacement of the motor
▶ The output torque increases with the pressure differential between the high-pressure side and the low-pressure side.
▶ Finely graduated sizes permit far-reaching adaptation to the drive concerned
▶ High power density
▶ Small dimensions
▶ High total efficiency
▶ Good starting efficiency
▶ Economical design
▶ One-piece tapered piston with piston rings for sealing
طبق کاتالوگ ارایه شده توسط شرکت Rexroth برای هیدروموتور A2FM :
دانلود کاتالوگ موتور هیدرولیکی رکسروت REXROTH سری A2FM
سایز هیدروموتور رکسروت A2FM23
هیدروموتور A2FM23 برای هر دور چرخش نیازمند 23CC سیال هیدرولیک میباشد .
به طور مثال اگر ما در سیستم مکانیکی نیازمند 100 دور چرخش توسط ابن هیدروموتور باشیم ، لیتراژ پمپ به شکل زیر محاسبه میشود :
23CC * 100 RPM = 2300CC ÷ 1000 CC = 2.3 LITER
گشتاور هیدروموتور رکسروت A2FM23

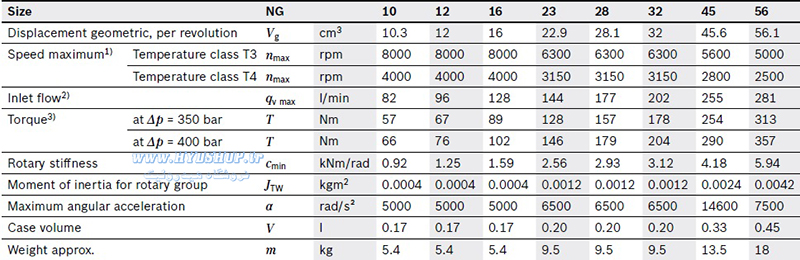

طبق کاتالوگ ارایه شده و همانطور که در جدول اطلاعات بالا مشاهده میکنید، برای هیدروموتور A2FM23 رکسروت گشتاور در فشارهای مختلف 350 بار و 400 بار تعریف شده است که میتوان به صورت خطی و به کمک تناسب گشتاور را در فشارهای مختلف بدست آورد
TORQUE : A2FM 23 @ 350 BAR = 128 Nm
TORQUE : A2FM 23@ 400 BAR = 146 Nm
فشار هیدروموتور رکسروت A2FM23
بیشینه فشار قابل تحمل این موتور هیدرولیکی 400 بار و فشار دائم آن 350 بار میباشد.
⇐ رابطه فشار قابل تحمل (BAR) و تولید گشتاور (Nm) در انتخاب هیدروموتور بسیار مهم است. ⇒
ساختار هیدروموتور رکسروت A2FM23
هیدروموتور رکسروت سری a2fm داری شافت تکخار و هزارخار برای اتصال به سیستم مکانیکی میباشد.
و از لحاظ نحوه نصب از استاندارد SAE پیروی میکند.
برای افزایش طول عمر و کارایی هیدروموتور حتما به نحوه نصب آن که در کاتالوگ ذکر شده است ، دقت نمایید.
خرید هیدروموتور رکسروت A2FM23
برای ارسال سفارش درخواست و خرید هیدروموتور رکسروت a2fm از طریق نمایندگی Rexroth در ایران
از طریق : ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکههای اجتماعی داخلی و خارجی
کاربرد هیدروموتور رکسروت A2FM23
هیدروموتور پیستونی سرکج رکسروت a2fm شرکت در اغلب دستگاه های صنعت پلاستیک ، دستگاه های کشاورزی ، صنایع دریایی و کشتیرانی ، دستگاه های نورد خم و … مورد استفاده قرار میگیرد.
