طراحی و ساخت جک هیدرولیک یا سیلندر هیدرولیک با کورس حرکتی 30 سانتیمتر

[ قطر سیلندر ، ضخامت سیلندر، قطر شافت ← طبق سفارش و نیاز سیستم ]



برای طراحی و  انتخاب جک هیدرولیک به منظور ایجاد نیرو و حرکت خطی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش ساخت و خرید جک هیدرولیکی یا سیلندر هیدرولیک نمایید :



• تعیین نمودن بیشینه کورس یا میزان حرکت خطی میله پیستون جک هیدرولیک ، با توجه به سازه مکانیکی

• تعیین بیشینه نیرو یا قدرت مورد نیاز از جک هیدرولیک

• تعیین عملکرد جک هیدرولیک و نحوه حرکت پیستون با توجه به سازه مکانیکی شما

• نحوه نصب جک هیدرولیک در سازه مکانیکی



---



آشنایی با جک هیدرولیک کورس 30cm



جک هیدرولیک کورس 30cm را طبق نیاز سیستم مکانیکی ، میتوان با ضخامت متفاوت لوله – قطر و طول شافت متفاوت طزاحی کرد.

 باید توجه داشت که فارغ از نیروی مورد نیاز ، سطح مقطع میله جک هیدرولیک (piston rod) ، به خاطر خنثی کردن نیروی کمانش ارتباط مستقیم با کورس جک هیدرولیک دارد .



نیروی جک هیدرولیک کورس 30cm

نیروی جک هیدرولیک  با کورس حرکتی 30cm با سطح مقطعی با قطر  D  ، در فشارهای مختلف  با توجه به رابطه زیر محاسبه میگردد

سطح مقطع × فشار  = نیرو



فشار جک هیدرولیک کورس 30cm

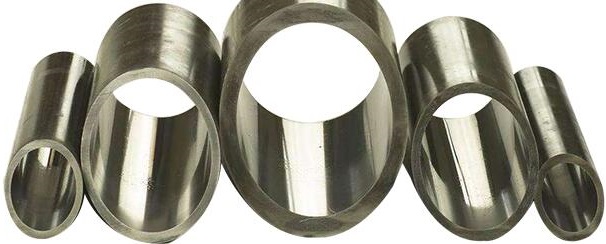

در طراحی جک هیدرولیک باید به این نکته توجه کرد که ماکزیمم فشاری که میتوان به جک اعمال کرد بستگی ضخامت یا گوشت سیلندر دارد

( اختلاف قطر داخلی لوله جک با قطر بیرونی لوله جک ، تقسیم بر دو )



که در زیر به بخشی از آنها اشاره میکنیم :

لوله جک هیدرولیک با ضخامت 5  میلیمتر = توان تحمل فشار تا 160  بار را دارا می‌باشد .

لوله جک هیدرولیک با ضخامت 7.5  میلیمتر = توان تحمل فشار تا 240  بار را دارا می‌باشد .

لوله جک هیدرولیک با ضخامت 10 میلیمتر = توان تحمل فشار تا 340  بار را دارا می‌باشد .

لوله جک هیدرولیک با ضخامت 12.5  میلیمتر = توان تحمل فشار تا 420  بار را دارا می‌باشد .





نصب و مهار جک هیدرولیک کورس 30cm

 برای سفارش و ساخت  و خرید جک هیدرولیک باید :

نحوه نصب سیلندر هیدرولیکی در سیستم مکانیکی و مهار آن را مشخص نمایید.سیلندر جک هیدرولیک در سیستم مکانیکی ، از طریق

 1- (( انتهای سیلندر ))

 2- (( ابتدای جک  ))

به سیستم مکانیکی وصل می‌شود که باید نقشه دقیقی را از آن تهیه کنید.

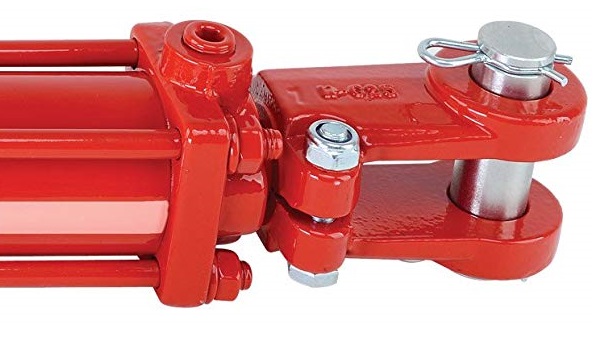

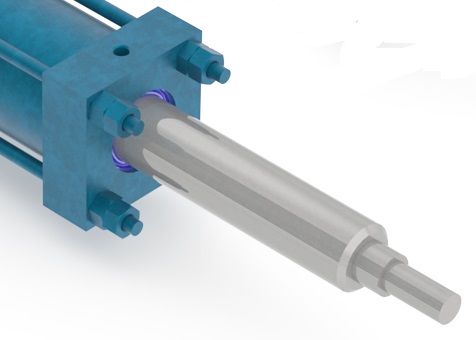

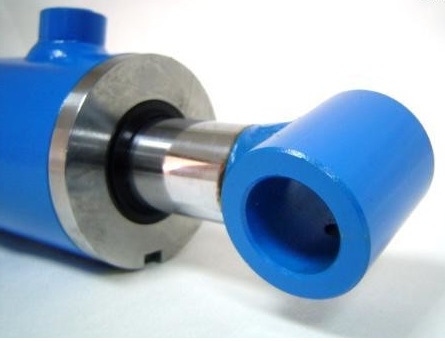

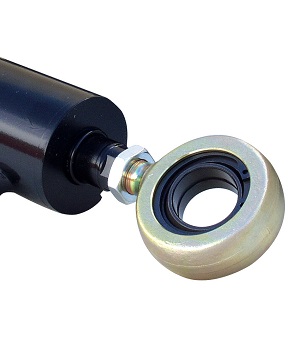

شافت یا میله جک هیدرولیک (piston rod) ، از طرق مختلف که در شکل‌های زیر میبینید به سیستم مکانیکی شما متصل میشود .







خرید جک هیدرولیک کورس 30cm

پس از مشخص نمودن سایز و مشخصات لوله سیلندر ، نحوه نصب جک هیدورلیک در سیستم مکانیکی و اتصال شافت به سیستم مکانیکی اقدام به سفارش ساخت و خرید جک هیدرولیک نمایید

در نظر داشته باشید طراحی و ساخت جک هیدرولیک اغلب نیازمند زمان چند روزه می‌باشد.

حال درخواست خرید جک هیدرولیک را از طریق :

 (( تماس با فروشگاه ،  ارسال ایمیل و فکس ،  سامانه ارسال درخواست سایت ، شبکه‌های اجتماعی داخلی و خارجی ))

به  فروشگاه هیدرولیک هیدشاپ HYDSHOP انتقال دهید و اقدام یه خرید جک هیدرولیک کورس 30cm نمایید.



موارد استفاده جک هیدرولیک

از جک هیدرولیک کورس 30cm در انواع :

ماشین‌آلات صنعتی ، انواع دستگاه‌های صنعتی و راه‌سازی، انواع ماشین‌آلات کشاورزی ، ساخت قالب‌های صنعتی

استفاده می‌شود.
