هیدروموتور رکسروت A2FM107

هیدروموتور رکسروت A2FM ساخت شرکت بوش رکسروت آلمان

موتور هیدرولیکی یا هیدروموتور پیستونی ” رکسروت Rexroth سری A2FM “

▶ Series 61

▶ Sizes 10 to 180

▶ Nominal pressure 400 bar

▶ Maximum pressure 450 bar

▶ Open and closed circuits

برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :

انتخاب هیدروموتور

• تعیین نمودن بیشینه سرعت چرخش {speed}  مورد نیاز برای شافت هیدروموتور

به عبارت دقیقتر تعیین بازه ( کمینه و بیشینه ) سرعت چرخش هیدروموتور در یک دقیقه (در واحد RPM )

• مشخص نمودن بیشینه گشتاور {torque} مورد نیاز برای سیستم مکانیکی ( واحد N.M )

که از رابطه زیر با  دارا بودن بیشینه سرعت و گشتاور مورد نیاز ، توان مکانیکی در واحد کیلووات محاسبه میگردد :

Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488

• مشخص نمودن بیشینه فشار سیستم هیدرولیک

سپس مراجعه به کاتالوگ هیدروموتور رکسروت Rexroth سری A2FM و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.

(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده می‌شود، انتخاب می‌شود))

(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور ، حجم یا دبی پمپ سیسم هیدرولیک را تعیین می‌کند))

سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور REXROTH با کد A2FM و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی A2FM بوش رکسروت  نمایید .

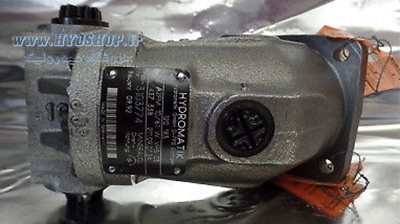

هیدروموتور rexroth A2FM

معرفی هیدروموتور رکسروت A2FM107

FEATURE

▶ Fixed motor with axial tapered piston rotary group of bent-axis design, for hydrostatic drives in open and closed circuits.

▶ For use in mobile and stationary applications

▶ The output speed depends on the flow of the pump and the displacement of the motor

▶ The output torque increases with the pressure differential between the high-pressure side and the low-pressure side.

▶ Finely graduated sizes permit far-reaching adaptation to the drive concerned

▶ High power density

▶ Small dimensions

▶ High total efficiency

▶ Good starting efficiency

▶ Economical design

▶ One-piece tapered piston with piston rings for sealing

طبق کاتالوگ ارایه شده توسط شرکت Rexroth  برای هیدروموتور A2FM :

دانلود کاتالوگ موتور هیدرولیکی رکسروت REXROTH سری A2FM

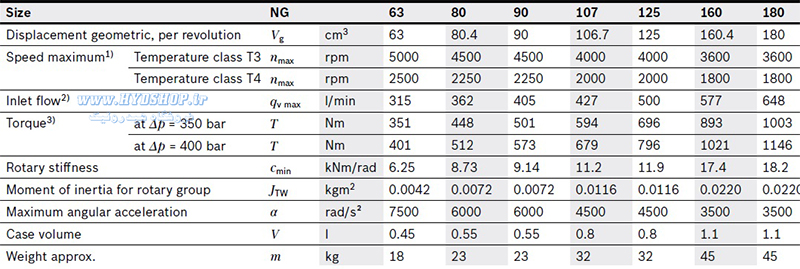

معرفی هیدروموتور رکسروت A2FM

سایز هیدروموتور رکسروت A2FM107

هیدروموتور A2FM107 برای هر دور چرخش نیازمند 107CC سیال هیدرولیک میباشد .

به طور مثال اگر ما در سیستم مکانیکی نیازمند 100 دور چرخش توسط ابن هیدروموتور باشیم ، لیتراژ پمپ به شکل زیر محاسبه میشود :

107 CC  * 100 RPM = 10700CC  ÷ 1000 CC  = 10.7 LITER

گشتاور هیدروموتور رکسروت A2FM107

طبق کاتالوگ ارایه شده و همانطور که در جدول اطلاعات بالا مشاهده می‌کنید، برای هیدروموتور A2FM107 رکسروت  گشتاور در فشارهای مختلف 350 بار و 400 بار تعریف شده است که میتوان به صورت خطی و به کمک تناسب گشتاور را در فشارهای مختلف بدست آورد

TORQUE : A2FM 107 @  350 BAR  = 594 Nm

TORQUE : A2FM 107 @  400 BAR  = 679 m

فشار هیدروموتور رکسروت A2FM107

بیشینه فشار قابل تحمل این موتور هیدرولیکی 400 بار و فشار دائم آن 350 بار میباشد.

⇐ رابطه فشار قابل تحمل (BAR) و تولید گشتاور (Nm) در انتخاب هیدروموتور بسیار مهم است. ⇒

ساختار  هیدروموتور رکسروت A2FM107

هیدروموتور رکسروت  سری a2fm داری شافت تکخار و هزارخار برای اتصال  به سیستم مکانیکی میباشد.

و از لحاظ نحوه نصب از استاندارد SAE پیروی میکند.

برای افزایش طول عمر و کارایی هیدروموتور حتما به نحوه نصب آن که در کاتالوگ ذکر شده است ، دقت نمایید.

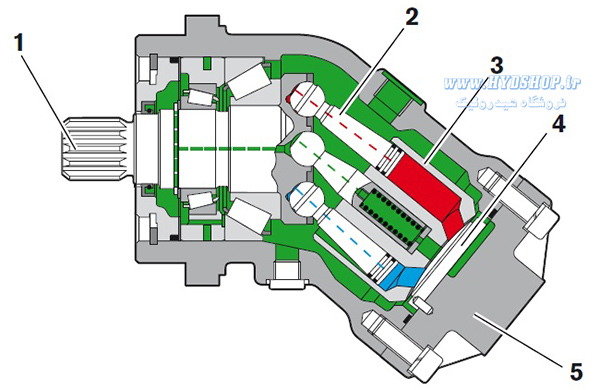

ساختار  هیدروموتور رکسروت A2FM

ساختار  هیدروموتور رکسروت A2F

خرید هیدروموتور رکسروت A2FM107

برای ارسال سفارش درخواست و خرید هیدروموتور رکسروت a2fm  از طریق نمایندگی Rexroth در ایران

از طریق :  ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکه‌های اجتماعی داخلی و خارجی

با ما تماس بگیرید.

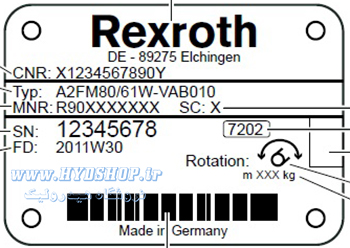

خرید هیدروموتور رکسروت A2FM

کاربرد هیدروموتور رکسروت A2FM107

هیدروموتور پیستونی سرکج رکسروت a2fm  شرکت در اغلب دستگاه های صنعت پلاستیک ، دستگاه های کشاورزی ، صنایع دریایی و کشتیرانی ، دستگاه های نورد خم و  … مورد استفاده قرار میگیرد.
