یونیت هیدرولیک بالابر

یونیت هیدرولیک یا همان پاورپک هیدرولیک مجموعه‌ واحدی است که برای راه‎‌اندازی و حرکت عملگرها و اکچویتور (جک هیدرولیک و موتور هیدرولیک یا همان هیدروموتور) مورد استفاده قرار می‌گیرد. یونیت‌های هیدرولیکی بنابر نیاز سیستم مکانیکی و درخواست طراح، در طرح‌ها و مدل‌های مختلفی طراحی و ساخته می‌شوند. در فروشگاه هیدرولیک هیدشاپ با این انواع یونیت هیدرولیک و اجزای سازده‌ی آن، طراحی و  روند ساخت یونیت هیدرولیک، اسمبل یونیت هیدرولیک و فرآیند سفارش و قیمت یونیت‎ها آشنا خواهید شد. یونیت هیدرولیک بالابر به عنوان یکی از مدل‌های یونیت های هیدرولیک می‌باشد. که سعی می‌شود توضیحاتی در مورد آن گفته شود.

اجزای یک یونیت هیدرولیک بالابر چیست؟

 این مجموعه واحد هیدرولیکی که از 5 جزء اصلی تشکیل شده است؛ 1) الکتروموتور و یا دیزل‌ژنراتور برای تبدیل و انتقال نیرو و ایجاد فشار در سیستم هیدرولیک، 2) پمپ هیدرولیک به عنوان قلب سیستم هیدرولیک برای ایجاد دبی و حرکت عملگرها، 3)مجموعه‌ی شیرآلات کنترل جهت، دبی و فشار، 4) یک تانک (مخزن) که نگهدارنده سیال هیدرولیک میباشد. 5)انواع سنسور و نمایشگر و مابقی ملزومات جانبی پاورپک هیدرولیک. هر کدام از قطعات یونیت هیدرولیک بنابر نیاز سیستم هیدرولیکی، محاسبات طراح سیستم مکانیکی، برند مورد استفاده، کیفیت و قیمت قطعات سیستم و دیگر مسائل تاثیرگذار در اجزاء سیستم می‌شوند.

به طور کلی، شما باید قدرت حرکت و سرعت حرکت عملگرها و اکچویتورها و همچنین، تعداد آنها (جک و هیدروموتور) را ابتدا بدست بیاورید و حتما در طراحی و ساخت یونیت های هیدرولیک رعایت کنید. تعیین این پارامتر، الکتروموتور و پمپ یونیت هیدرولیک را مشخص می‌کند. شرایط نصب پاورپک هیدرولیک، محیط کار یونیت و اکچویتورهای هیدرولیک، استاندارهای محیطی و زمانی کارکرد سیستم مکانیکی در انتخاب، طراحی و ساخت یونیت هیدرولیک تاثیرگذار می‌باشد. مطالب دقیقتر طراحی و طرز کار یونیت هیدرولیک، در بخش توضیحات هر یک از محصولات بخش یونیت هیدرولیک، بیان شده است. برای طراحی و انتخاب قطعات پاوریونیت هیدرولیک بالابری به چند نکته ساده توجه کنید و به راحتی مجموعه پاورپک را طراحی نمایید :

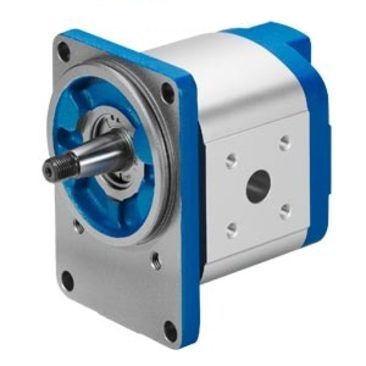

محاسبه دبی پمپ هیدرولیک یونیت هیدرولیک بالابر چگونه است :

برای شروع محاسبات پاورپک هیدرولیک از خودتان بپرسید؛ یونیت هیدرولیک قرار است چه کاری برای شما انجام دهد و چه نوع عملگری را با چه مشخصات فنی برای شما به حرکت در بیاورد. توجه به این کلیدی را هرگز فراموش نکنید که پمپ ایجاد دبی (جریان) میکند و وظیفه سرعت دهی به سیستم (جک) را دارد. ابتدا حجم جک هیدرولیک را در واحد لیتر (L) بدست آورید به این صورت که: سطح مقطع داخلی جک را از طریق رابطه زیر بدست بیاورید و در ارتفاع جک ضرب کنید:

 حجم جک (لیتر) = 1000 ÷ ( شعاع داخلی جک (CM) * شعاع داخلی جک  (CM) * عدد پی (3.14) * ارتفاع حرکتی جک (CM)

100 (cm) * 3.14 * 2.5 (cm) * 2.5 (cm)  ÷ 1000 = 1.96  Liter

در مرحله بعد حجم جکی را که  بدست آوردید طبق استاندارد حرکتی بالابرها و یا به طور دلخواه ،  زمان مورد برای حرکت کل جک را تعیین کنید : ( میخواهید بالابر طی چند ثانیه بالا برود ) حالا زمان 60 ثانیه ( همان یک دقیقه ) را بر زمان مورد نظر خودتان تقسیم  (÷) کنید. عدد حاصل شه را یادداشت کنید! عدد یادداشت شده از نکته خط بالا را در حجم جک ضرب کنید …..

آفرین شما حجم پمپ را بدست آوردید!!! به مثال زیر دقت کنید : اگر میخواهید جک با حجم 1.9 لیتر در 20 ثانیه (SEC) جابجا شود ، 3=20÷60 را بدست میاوریم. سیس 3 را در 1.9 ضرب میکنیم یعنی ما نیاز به پمپ 5.7 لیتری یا 6 لیتری داریم.

محاسبه توان الکتروموتور یونیت هیدرولیک بالابر چگونه است :

به این نکته توجه کنید سرعت چرخش الکتروموتور دبی پمپ را مشخص میکنید و توان و قدرت الکتروموتور ایجاد فشار ( قدرت) در سیستم هیدرولیک را مشخص میکند. ابتدا فشار کاری سیستم را در واحد بار (bar) محاسبه کنید. برای این کار سطح مقطع بدست آمده در مرحله بالا که از رابطه  زیر را بدست آوردید

( شعاع داخلی جک (CM) * شعاع داخلی جک  (CM) * عدد پی (3.14)

در فشار کاری ضرب کنید به این ترتیب قدرت بالابردن جک هیدرولیک در واحد کیلوگرم را مشخص میکنید. اغلب سیستم های بالابری فشار کاری مابین 50 بار الی 100 بار دارند یعنی با توجه با مسائل ایمنی و امنیتی انتخاب فشار کاری در این بازه مناسب است. به طور مثال:  جک ذکر شده در بالا که سطح مقطع برابر با  2.5*2.5*3.14=19.6 سانتیمتر مربع دارد :

در فشار 50 بار 981 کیلوگرم و در فشار 100 بار 1900 کیلوگرم (1.9تن) را بلند میکند.

حال که بیشینه فشار سیستم و حجم دبی پمپ بدست آمد ،  نوبت به محاسبه توان الکتروموتور میباشد . از رابطه :

600 / p (فشار) * Q  (دبی) = توان الکتروموتور (KW)

توان الکتروموتور در واحد کیلوواتKW بدست میآید. یعنی فشار را در دبی پمپ ضرب کنید و حاصل را در عدد 600 تقسیم کنید. دقت داشته باشید که کیلووات بدست آمده را رو به بالا گرد کنید تا در رنج الکتروموتورهای موجود در بازار باشد.

محاسبه سایز شیر یونیت هیدرولیک بالابر چگونه است :

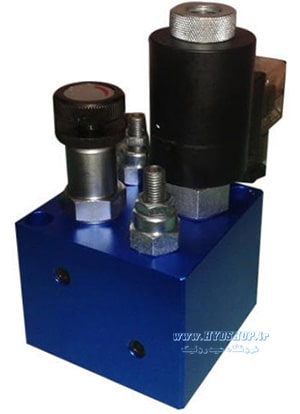

سیستم هیدرولیک بالابر به این شکل کار میکند که: در هنگام بالا رفتن از توان الکتروموتور بهره می‌گیرد ولی در هنگام پایین آمدن با توجه به نیروی وزن و گرانش به سمت پایین حرکت میکند یعنی در هنگام حرکت رو به پایین ، مجموعه الکتروموتور و پمپ خاموش میباشد و فقط یه شیر مسیر تخلیه روغن را باز میکند. این شیر هیدرولیک بالابری در سایزهای 3/8 اینچ و 1/4 اینچ که با توجه حجم پمپ و میزان کارکرد شیر در طول روز و یا یک بازه زمانی انتخاب میشود . 4 المان روی این شیر وجود دارد :

• ولوم شیر کنترل فشار
•  ولوم شیر کنترل دبی برای حرکت رو به بالا
• ولوم شیر کنترل دبی برای حرکت رو به پایین
•  شیر برقی حرکت رو به پایین

در مورد شیر برقی حرکت رو به پایین : شاسی حرکت رو به پایین بالابر یه این شیر فرمان میدهد.

پورت های روی شیر برقی  یونیت هیدرولیک بالابر :

این شیر دارای چند پورت می‌باشد؛ یک پورت برای اتصال پمپ ( ورودی )، یک پورت برای تخلیه به تانک، یک پورت برای فرمان به جک ( هم حرکت رو به بالا و هم حرکت رو به پایین ) ، پورت اتصال گیج فشار ( مانومتر ) . با توجه به حجم سیال پورت ها در سایز 3/8 اینچ می‌باشد و پورت اتصال مانومتر 1/4 اینچ میباشد.

انتخاب حجم مخزن یونیت هیدرولیک بالابر  :

حجم مخزن یا همان تانک هیدرولیک یونیت بالابری با توجه به جانمایی ادوات روی مخزن اغلب انتخاب میشود و همچنین میزان کارکرد سیستم در یک بازه زمانی نیز مهم است.با توجه به موارد ساخته شده مخزن سیال هیدرولیک میتواند حجم های 20 لیتر ، 30 لیتر ، 40 لیتر و 50 لیتر را داشته باشد.

لیستی از لوازم جانبی یونیت هیدرولیک بالابر:

از دیگر لوازم مورد استفاده در یونیت هیدرولیک بالابری می‌توان به فیلتر مکش در ورودی پمپ ، درب تانک برای سرریز روغن هیدرولیک ، روغن نما برای نمایش حجم  ، گیج فشار ( مانومتر ) ، دما و کیفیت روغن اشاره کرد.
