سوکت ویکرز EHH-AMP

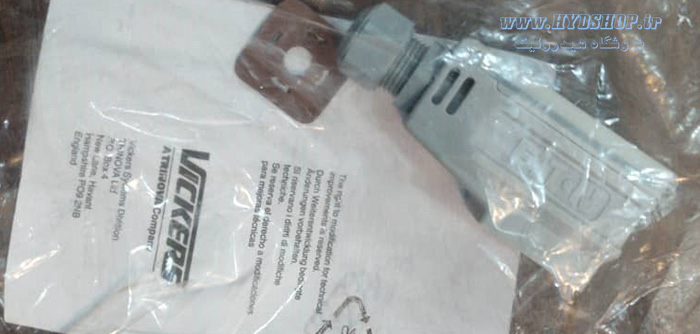

سوکت ویکرز EHH-AMP (کارت راه‌انداز شیر پرپورشنال)

سوکت ویکرز EHH-AMP به عنوان یک کارت آمپلی‌فایر و راه انداز برای درایو شیرهای پروپرشنال استفاده می‌شود. این کارت شیر پرپورشنال روی بوبین شیر پرپورشنال نصب می‌شود. برای آشنایی بیشتر و دقیقتر با کارت پرپورشنال EHH مطالعه کاتالوگ‌های مختلفی که توسط شرکت ایتون ویکرز تدوین شده است، شدیدا توصیه می‌شود.

دانلود کاتالوگ فنی کارت آمپلی‌فایر ایتون ویکرز سری EHH-AMP (اینجا کلیک کنید)

دانلود کاتالوگ نصب و راه‌اندازی اولیه کارت آمپلی‌فایر ایتون ویکرز سری EHH-AMP (اینجا کلیک کنید)

کارت آمپلی‌فایر سوکتی EHH-AMP برای چه شیرهایی استفاده می‌شود؟

شرکت ایتون ویکرز کارت‌های پروپرشنال سری EHH را برای شیرهای پرپورشنال زیر طراحی کرده است: ( EHH-AMP-702-D/J/K; 2* Series )

 KDG4V-3(S)-H*-6*

 KTG4V-3(S)-H*-6*

 KDG4V-5-H*-3*

 KTG4V-5-H*-3*

 KCG-3/6/8-H1-1*

 KX(C)G-6/8-H1-1*

 KDG5V-5/7/8-H1-1*

 CMX***-E-G

 EPV**-12D-1*

 ERV1/2**-12D-1*

 EPFR1**-12D-1*

ساختار الکترونیکی بلوک دیاگرام سوکت EHH-AMP آمپلی‌فایر

در شکل زیر به طور خلاصه و کلی ساختار کارت  EHH-AMP-702-D/J/K-2 را مشاهده کنید :

بلوک دیاگرام سوکت EHH-AMP آمپلی فایر

انتخاب سوکت شیر ویکرز سری EHH – AMP

کارت درایور سوکتی Eaton Vickers  سری EHH-AMP-702  در سری D ،  j  و  K  طراحی شده است که متناسب با فرمان سیستم الکتریکی و الکترونیکی انتخاب می‌شود: برای آگاهی بیشتر با ویژگی‌های فنی این کارت مطالعه بخش Operating Data در کاتالوگ کارت ویکرز بسیار مهم است.

دانلود کاتالوگ فنی کارت آمپلی‌فایر ایتون ویکرز سری EHH-AMP (اینجا کلیک کنید)

EHH – AMP 702 – D -20 کد D برای   D = Proportional plug: 50 ms to 5s

Command signal 0-10V (10 kohms)

EHH – AMP 702 – J -20 کد  J  برای  J = Proportional plug without ramp function

Command signal 0-10V (10 kohms)

EHH – AMP 702 – K -20 کد K برای  K = Proportional plug: 4-20 mA

Command signal 4-20 mA (250 ohms)

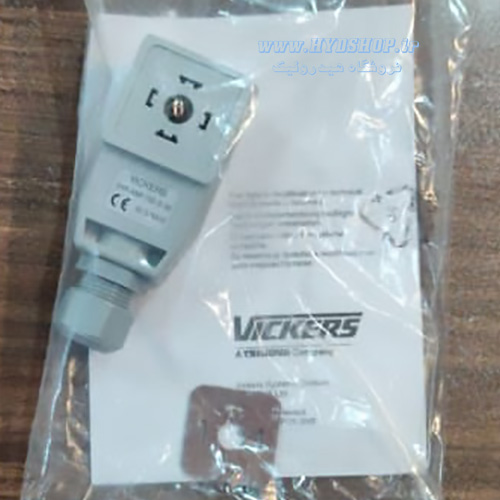

آگاهی از قیمت و خرید سوکت ایتون ویکرز EHH-AMP

فروشگاه هیدرولیک هیدشاپ به عنوان نماینده فروش محصولات ایتون ویکرز در ایران کدهای مختلف کارت آمپلی‌فایر پروپرشنال EHH-AMP-702ر آماده تحویل و فروش با تحویل فوری است. مشخص بودن ادامه کاراکترهای کد نظیر J – K – D  برای خرید الزامی است. برای آگاهی از قیمت و خرید کارت سوکتی Eaton Vickers  با فروشگاه Hydshop تماس بگیرید.

آگاهی از قیمت و خرید سوکت  ایتون ویکرز EHH-AMP
