هیدروموتور اینترموت NHM11

هیدروموتور اینترموت NHM11

موتور هیدرولیک یا هیدروموتور اینترنوت INTERMOT سری NHM پوسته 11

برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :

• تعیین نمودن بیشینه سرعت چرخش مورد نیاز برای شافت هیدروموتور در یک دقیقه (rpm) و یا به عبارت دقیقتر ، تعیین بازه سرعت چرخش  ( کمینه و بیشینه سرعت چرخش)

• مشخص نمودن بیشینه گشتاور  مورد نیاز برای سیستم مکانیکی ( واحد nm) .

که از رابطه زیر با  دارا بودن بیشینه سرعت و گشتاور ، توان مکانیکی در واحد کیلووات محاسبه میگردد :

Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488

• مشخص نمودن بیشینه فشار سیستم هیدرولیکسپس مراجعه به کاتالوگ هیدروموتور اینترموت NHM11  و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.

(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده می‌شود، انتخاب می‌شود))

(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور حجم یا دبی پمپ سیسم هیدرولیک را تعیین می‌شود))

سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور اینترموت سری NHM و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی اینترموت نمایید .

معرفی هیدروموتور اینترموت NHM11

طبق کاتالوگ ارایه شده توسط شرکت اینترموت INTERMOT برای هیدروموتور سری NHM11

(برای دریافت کاتالوگ هیدروموتور اینترموت سری  NHM اینجا کلیک کنید)

سایزهای هیدروموتور اینترموت NHM11

هیدروموتور اینترموت سری NHM06  دارای سایزهای :

|  700 = 707 سی‌سی | 800  = 784 سی‌سی |  900 = 894 سی‌سی |   1000 = 981 سی‌سی |   1100 =1104 سی‌سی | 1200 = 1234 سی‌سی | 1300 =11301 سی‌سی | میباشد .

 یک دور چرخش شافت هیدروموتور  ، به ازای حجم تعریف شده (سی‌سی) برای هیدروموتور می‌باشد . به طور مثال :

100 RPM  →  NHM 11 1200  ⇒  (1234 cc ) * (100 rpm) / 1000  ⇒ (( 123/4  Liter ))

سرعت چرخش هیدروموتور اینترموت NHM11

هیدروموتور پنج 5 پیستون :

در سایز 700 و 800 و 900 توانایی تامین سرعت از  4 دور بر دقیقه (RPM)  تا 400 دور بر دقیقه (RPM)

در سایز 1000 و 1100 و 1200 توانایی تامین سرعت از 3  دور بر دقیقه (RPM)  تا 320 دور بر دقیقه (RPM)

در سایز 1300 توانایی تامین سرعت از  3 دور بر دقیقه (RPM)  تا 250 دور بر دقیقه (RPM)

را دارا میباشد.

گشتاور هیدروموتور اینترموت NHM11

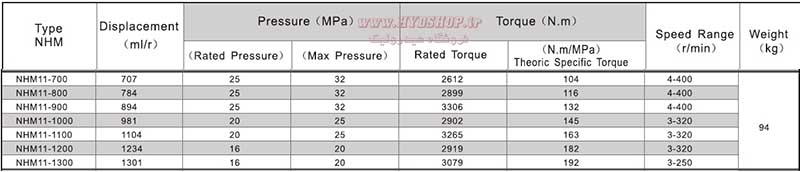

طبق کاتالوگ ارایه شده برای هیدروموتور اینترموت NHM11 ، بیشینه گشتاور در فشار ذکر شده به ترتیب زیر می‌باشد :

(لطفا به گشتاور تولیدی در فشار مورد نظر دقت فرمایید)

NHM 11 700 @ 250 BAR  ⇒  2612 N.m

NHM 11 800 @ 250 BAR  ⇒  2899 N.m

NHM 11 900 @ 250 BAR  ⇒  3306 N.m

NHM 11 1000 @ 200 BAR  ⇒  2902 N.m

NHM 11 1100 @ 200 BAR  ⇒  3265 N.m

NHM 11 1200 @ 160 BAR  ⇒  2919 N.m

NHM 11 1300 @ 160 BAR  ⇒  3079 N.m

فشار کاری هیدروموتور اینترموت NHM11

طبق ادعای کمپانی اینترموت با توجه ضخامت کاور پیستون‌ها ،

در سایزهای 700  و 800 و 900 ماکزیمم فشار قابل تحمل 320 بار

در سایزهای 1000 و  1100 ماکزیمم فشار قابل تحمل 250 بار

و در سایزهای 1200 و 1300 ماکزیمم فشار قابل تحمل 200 بار

میباشد

ابعاد و سایز شافت هیدروموتور اینترموت NHM11

 هیدروموتور اینترموت سری nhm11 داری شافت تکخار با سایز xxx میلیمتر و شافت هزارخار با سایز xxx  میباشد .

 از لحاظ نحوه نصب از استاندارد SAE پیروی میکند.

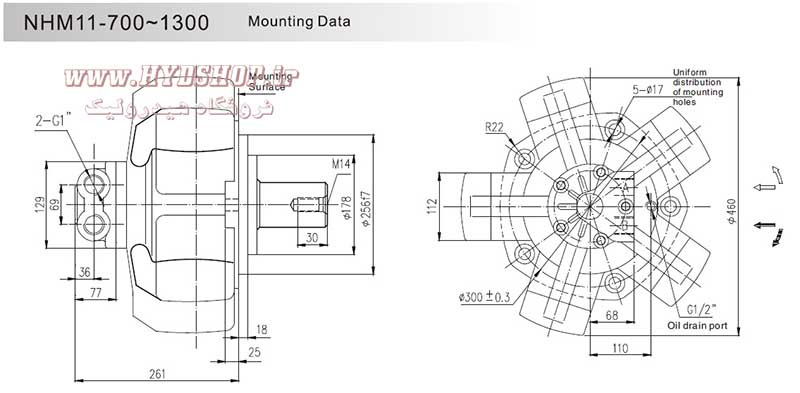

در تصویر زیر اندازه‌ای هیدروموتور اینترموت NHM11 را مشاهده می‌نمایید :

نحوه نصب و نگهداری هیدروموتور اینترموت NHM11

برای افزایش طول عمر و کارایی هیدروموتور نحوه قرار گیری طوری باشد که:

در حالتی که شافت بصورت افقی قرار دارد، درین هیدروموتور یا پورت تخلیه  (خروجی روی بدنه) روی یاعت 11 یا 1 قرار داشته باشد.

خرید هیدروموتور اینترموت NHM11

برای ارسال سفارش درخواست و خرید هیدروموتور اینترموت NHM11  از نمایندگی اینترموت  INTERMOT در ایران از طریق :

  ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکه‌های اجتماعی داخلی و خارجی

با ما تماس بگیرید.

برخی از پر مصرف‌ترین هیدروموتورهای این پوسته عبارت است از :

 NMM11 1200  B

NHM11 1000 B

کاربرد هیدروموتور اینترموت NHM11

هیدروموتورهای پیستونی اینترموت در دستگاه‌های تزریق پلاستیک ، سازه‌های دریایی و کشتی‌ها ، انواع وینچ و جرثقیل ، دستگاه‎های نورد و خم فلزات و … کاربرد دارد
