موتور هیدرولیک یا هیدروموتور اینترنوت INTERMOT سری NHM پوسته 16

برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :

• تعیین نمودن بیشینه سرعت چرخش مورد نیاز برای شافت هیدروموتور در یک دقیقه (rpm) و یا به عبارت دقیقتر ، تعیین بازه سرعت چرخش  ( کمینه و بیشینه سرعت چرخش)

• مشخص نمودن بیشینه گشتاور  مورد نیاز برای سیستم مکانیکی ( واحد nm) .

که از رابطه زیر با  دارا بودن بیشینه سرعت و گشتاور ، توان مکانیکی در واحد کیلووات محاسبه میگردد :

Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488

• مشخص نمودن بیشینه فشار سیستم هیدرولیکسپس مراجعه به کاتالوگ هیدروموتور اینترموت سری NHM و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.

(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده می‌شود، انتخاب می‌شود))

(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور حجم یا دبی پمپ سیسم هیدرولیک را تعیین می‌شود))

سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور اینترموت سری NHM و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی اینترموت نمایید .

معرفی هیدروموتور اینترموت NHM16

طبق کاتالوگ ارایه شده توسط شرکت اینترموت INTERMOT برای هیدروموتور سری NHM16

(برای دریافت کاتالوگ هیدروموتور اینترموت سری  NHM اینجا کلیک کنید)

سایزهای هیدروموتور اینترموت NHM16

هیدروموتور اینترموت سری NHM06  دارای سایزهای :

|  1400 = 1413 سی‌سی | 1600 = 1648 سی‌سی |  1800 = 1815 سی‌سی |   2000 = 2035 سی‌سی |   2400 =2267 سی‌سی |  میباشد .

 یک دور چرخش شافت هیدروموتور  ، به ازای حجم تعریف شده (سی‌سی) برای هیدروموتور می‌باشد . به طور مثال :

100 RPM  →  NHM 16 2000  ⇒  (2035 cc ) * (100 rpm) / 1000  ⇒ (( 203/5  Liter ))

سرعت چرخش هیدروموتور اینترموت NHM16

هیدروموتور پنج 5 پیستون :

در سایز 1400 و 1600  توانایی تامین سرعت از  2 دور بر دقیقه (RPM)  تا 400 دور بر دقیقه (RPM)

در سایز 1800 و  2000 توانایی تامین سرعت از 2  دور بر دقیقه (RPM)  تا 350 دور بر دقیقه (RPM)

در سایز 2400 توانایی تامین سرعت از  2 دور بر دقیقه (RPM)  تا 250 دور بر دقیقه (RPM)

را دارا میباشد.

گشتاور هیدروموتور اینترموت NHM16

طبق کاتالوگ ارایه شده برای هیدروموتور اینترموت ، بیشینه گشتاور در فشار ذکر شده به ترتیب زیر می‌باشد :

(لطفا به گشتاور تولیدی در فشار مورد نظر دقت فرمایید)

NHM 16 1400 @ 250 BAR  ⇒  5224 N.m

NHM 16 1600 @ 200 BAR  ⇒  4874 N.m

NHM 16 1800 @ 200 BAR  ⇒  5367  N.m

NHM 16 2000 @ 180 BAR  ⇒  5416 N.m

NHM 16 2400@ 160  BAR  ⇒  5364 N.m

فشار کاری هیدروموتور اینترموت NHM16

طبق ادعای کمپانی اینترموت با توجه ضخامت کاور پیستون‌ها ،

در سایزهای 1400 ماکزیمم فشار قابل تحمل 320 بار

در سایزهای 1600 و  1800 ماکزیمم فشار قابل تحمل 250 بار

در در سایزهای 2000  ماکزیمم فشار قابل تحمل 225 بار

در در سایزهای 2400  ماکزیمم فشار قابل تحمل 200 بار

میباشد

ابعاد و سایز شافت هیدروموتور اینترموت NHM16

 هیدروموتور اینترموت سری NHM16 داری شافت تکخار با سایز xxx میلیمتر و شافت هزارخار با سایز xxx  میباشد .

 از لحاظ نحوه نصب از استاندارد SAE پیروی میکند.

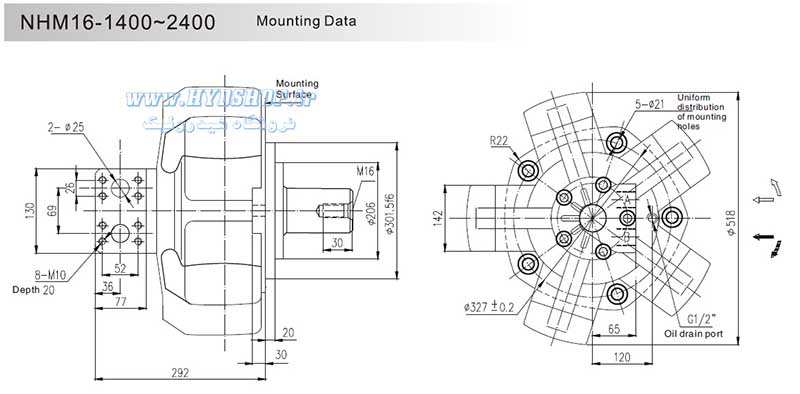

در تصویر زیر اندازه‌ای هیدروموتور اینترموت NHM16 را مشاهده می‌نمایید :

نحوه نصب و نگهداری هیدروموتور اینترموت NHM16

برای افزایش طول عمر و کارایی هیدروموتور نحوه قرار گیری طوری باشد که:

در حالتی که شافت بصورت افقی قرار دارد، درین هیدروموتور یا پورت تخلیه  (خروجی روی بدنه) روی یاعت 11 یا 1 قرار داشته باشد.

خرید هیدروموتور اینترموت NHM16

برای ارسال سفارش درخواست و خرید هیدروموتور اینترموت NHM16 از نمایندگی اینترموت  INTERMOT در ایران از طریق :

  ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکه‌های اجتماعی داخلی و خارجی

با ما تماس بگیرید.

برخی از پر مصرف‌ترین هیدروموتورهای این پوسته عبارت است از :

NHM16 1800 B

NHM16 2000 B

کاربرد هیدروموتور اینترموت NHM16

هیدروموتورهای پیستونی اینترموت در دستگاه‌های تزریق پلاستیک ، سازه‌های دریایی و کشتی‌ها ، انواع وینچ و جرثقیل ، دستگاه‎های نورد و خم فلزات و … کاربرد دارد
