موتور هیدرولیک یا هیدروموتور اینترنوت INTERMOT سری NHM پوسته 8

برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :

• تعیین نمودن بیشینه سرعت چرخش مورد نیاز برای شافت هیدروموتور در یک دقیقه (rpm) و یا به عبارت دقیقتر ، تعیین بازه سرعت چرخش  ( کمینه و بیشینه سرعت چرخش)

• مشخص نمودن بیشینه گشتاور  مورد نیاز برای سیستم مکانیکی ( واحد nm) .

که از رابطه زیر با  دارا بودن بیشینه سرعت و گشتاور ، توان مکانیکی در واحد کیلووات محاسبه میگردد :

Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488

• مشخص نمودن بیشینه فشار سیستم هیدرولیکسپس مراجعه به کاتالوگ هیدروموتور اینترموت سری NHM و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.

(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده می‌شود، انتخاب می‌شود))

(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور حجم یا دبی پمپ سیسم هیدرولیک را تعیین می‌شود))

سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور اینترموت سری NHM و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی اینترموت نمایید .

معرفی هیدروموتور اینترموت NHM8

طبق کاتالوگ ارایه شده توسط شرکت اینترموت INTERMOT برای هیدروموتور سری NHM8

(برای دریافت کاتالوگ هیدروموتور اینترموت سری  NHM اینجا کلیک کنید)

سایزهای هیدروموتور اینترموت NHM8

هیدروموتور اینترموت سری NHM06  دارای سایزهای :

|  600 = 617 سی‌سی | 700 = 710 سی‌سی |  800 = 810 سی‌سی |   900 = 889 سی‌سی |   1000 =1000 سی‌سی | میباشد .

 یک دور چرخش شافت هیدروموتور  ، به ازای حجم تعریف شده (سی‌سی) برای هیدروموتور می‌باشد . به طور مثال :

100 RPM  →  NHM 8 800  ⇒  (810 cc ) * (100 rpm) / 1000  ⇒ ((81 Liter ))

سرعت چرخش هیدروموتور اینترموت NHM8

هیدروموتور پنج 5 پیستون :

در سایز 600  توانایی تامین سرعت از  4 دور بر دقیقه (RPM)  تا 500 دور بر دقیقه (RPM)

در سایز 700 و 800 توانایی تامین سرعت از 4  دور بر دقیقه (RPM)  تا 400 دور بر دقیقه (RPM)

در سایز 900 توانایی تامین سرعت از  3 دور بر دقیقه (RPM)  تا 350 دور بر دقیقه (RPM)

در سایز 1000 توانایی تامین سرعت از  3 دور بر دقیقه (RPM)  تا 300 دور بر دقیقه (RPM)

را دارا میباشد.

گشتاور هیدروموتور اینترموت NHM8

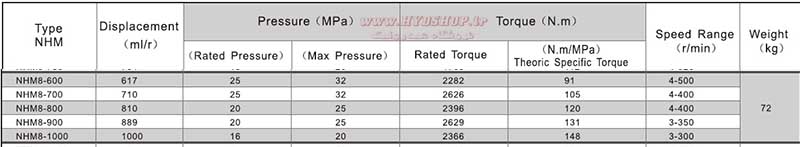

طبق کاتالوگ ارایه شده برای هیدروموتور اینترموت ، بیشینه گشتاور در فشار ذکر شده به ترتیب زیر می‌باشد :

(لطفا به گشتاور تولیدی در فشار مورد نظر دقت فرمایید)

NHM 8 600 @ 250 BAR  ⇒  2282 N.m

NHM 8 700 @ 250 BAR  ⇒  2626 N.m

NHM 8 800 @ 250 BAR  ⇒  2396 N.m

NHM 8 900 @ 200 BAR  ⇒  2629 N.m

NHM 8 1000 @ 200 BAR  ⇒  2366 N.m

فشار کاری هیدروموتور اینترموت NHM8

طبق ادعای کمپانی اینترموت با توجه ضخامت کاور پیستون‌ها ،

در سایزهای 600 ،700 ماکزیمم فشار قابل تحمل 320 بار

در سایزهای 800 و 900 ماکزیمم فشار قابل تحمل 250 بار

و در سایزهای 1000  ماکزیمم فشار قابل تحمل 200 بار

میباشد

ابعاد و سایز شافت هیدروموتور اینترموت NHM8

 هیدروموتور اینترموت سری nhm8 داری شافت تکخار با سایز xxx میلیمتر و شافت هزارخار با سایز xxx  میباشد .

 از لحاظ نحوه نصب از استاندارد SAE پیروی میکند.

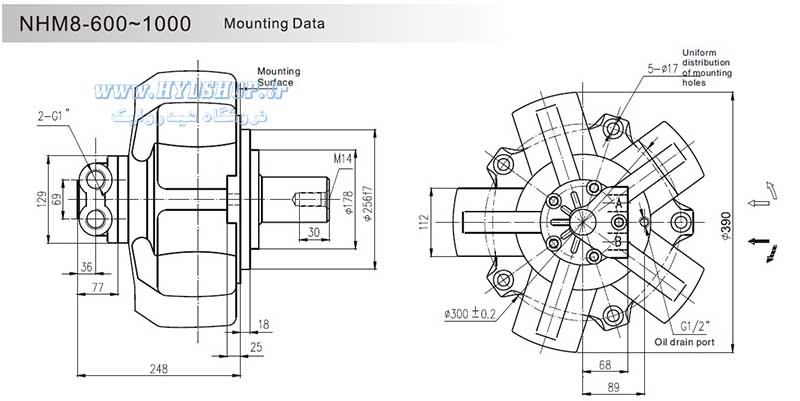

در تصویر زیر اندازه‌ای هیدروموتور اینترموت NHM8 را مشاهده می‌نمایید :

نحوه نصب و نگهداری هیدروموتور اینترموت NHM8

برای افزایش طول عمر و کارایی هیدروموتور نحوه قرار گیری طوری باشد که:

در حالتی که شافت بصورت افقی قرار دارد، درین هیدروموتور یا پورت تخلیه  (خروجی روی بدنه) روی یاعت 11 یا 1 قرار داشته باشد.

خرید هیدروموتور اینترموت NHM8

برای ارسال سفارش درخواست و خرید هیدروموتور اینترموت NHM8  از نمایندگی اینترموت  INTERMOT در ایران از طریق :

  ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکه‌های اجتماعی داخلی و خارجی

با ما تماس بگیرید.

برخی از پر مصرف‌ترین هیدروموتورهای این پوسته عبارت است از :

 NMM8 800 B

NHM8 1000 B

کاربرد هیدروموتور اینترموت NHM8

هیدروموتورهای پیستونی اینترموت در دستگاه‌های تزریق پلاستیک ، سازه‌های دریایی و کشتی‌ها ، انواع وینچ و جرثقیل ، دستگاه‎های نورد و خم فلزات و … کاربرد دارد
