شیر رکسروت M-3SEW6
شیر هیدرولبک کنترل جهت پاپت سری M – 3 SEW سایز 06
شیر کنترل جهت پاپت ، تحریک مستقیم سلونوئیدی | Directional poppet valves, directly operated, with solenoid actuation
برای انتخاب شیر برقی هیدرولیک یا همان سلونوئید ولو هیدرولیک به منظور کنترل جهت (مسیر) سیال هیدرولیکی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید شیر برقی کنترل جهت هیدرولیک نمایید :
- تعیین حجم سیال عبوری از شیر هیدرولیک و انتخاب سایز مناسب شیر هیدرولیک
- تعیین فشار کاری شیر هیدرولیک ( فشار دایم و فشار لحظهای شیر هیدرولیک)
- مشخص کردن ولتاژ بوبین و ارسال فرمان به شیر برقی هیدرولیک
- تعیین عملکرد و فرمان و شیر برقی هیدرولیک با توجه به منطق مداری سیستم هیدرولیک
سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا ارسال درخواست خرید شیر برقی هیدرولیک رکسرود REXROTH اقدام به سفارش و خرید شیر برقی هیدرولیک نمایید .
آشنایی با شیر رکسروت M-3SEW6
طبق کاتالوگ ارایه شده توسط شرکت رکسروت Rexroth
(برای دریافت کاتالوگ شیر برقی رکسروت کد M-3SEW06 اینجا کلیک کنید)
ویژگیها|Features
– Direct operated directional seat valve with solenoid actuation
– Porting pattern according to DIN 24340 form A
– Porting pattern according to ISO 4401-03-02-0-05 and NFPA T3.5.1 R2-2002 D03 (with locating hole)
– Safe switching also with longer standstill periods under pressure
– Air-gap DC solenoids with detachable coil (AC voltage possible by means of a rectifier)
– Solenoid coil can be rotated by 90°
– The coil can be changed without having to open the pressure tight chamber
– Electrical connection as individual connection (for more electrical connections, see RE 08010)
– with concealed manual override, optional
– Inductive position switch (contactless) , see RE 24830
سایز شیر رکسروت M-3SEW6
شیر برقی هیدرولیک بوش رکسروت با کد M-3SEW 6 سایز 1/4 معادل 06 اروپا یا 03 ژاپنی میباشد که به طبق کاتالوگ توانایی عبور 25 لیتر روغن هیدرولیک در دقیقه بار را دارا میباشد.

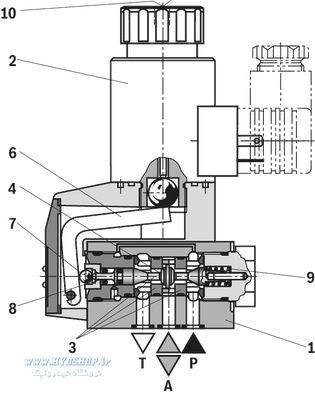

در دو شکل زیر شکل ظاهری و ابعاد و اندازه شیر رکسروت REXROTH مدل M- 3 SEW6 را ببینید :
فشار کاری شیر رکسروت M-3 SEW6
طبق طراحی کمپانی رکسروت Rexroth ماکزیمم فشار قابل تحمل این شیر هیدرولیک در دو سری 420 باری ( 6100psi ) و 630 باری ( 9150psi ) میباشد.

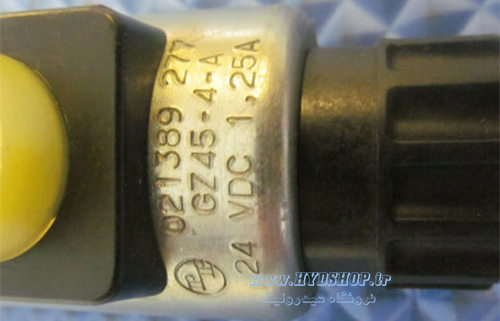

سلونوئید شیر رکسروت M-3SEW6 (ولتاژ فرمان برق)
در حال حاظر برای “شیر رکسروت M – 3 SEW6 ” ولتاژهای 24 ولت و 220 ولت برای مصارف در محیط های صنعتی در کشور مورد استفاده قرار میگیرد . برای انتخاب سوکت شیر برقی باید توجه داشت حالت معمول استفاده ار پورت DIN 43650 میباشد .

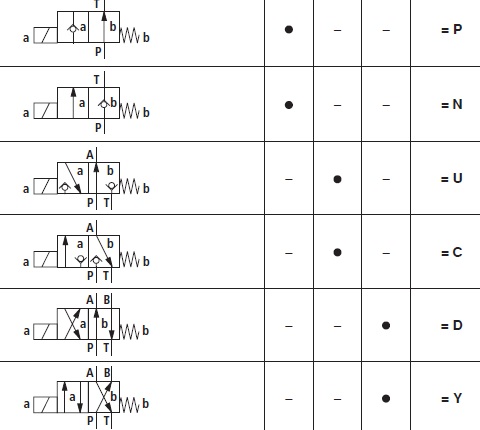

عملکرد شیر رکسروت M-3SEW6
در مدارهای مختلف هیدرولیکی طبق نظر طراح یکی از فرمانهای زیر برای ولو هیدرولیکی انتخاب میشود که این نقشهها عملکرد اسپول شیر هیدرولیک را در حالت :
نرمال (بدون فرمان) و همچنین در حالت فعال (ارسال فرمان) نشان میدهد که با توجه به نیاز و طراحی سیستم هیدرولیک شما میتواند دو وضعیت و یا سه وضعیت را سیستم هیدرولیک شما بوجود بیاورد . در زیر میتوانید اغلب فرمانهای سلونوئید ولو هیدرولیک را ببینید:
خرید شیر رکسروت M-3SEW6
بعد از انتخاب سایز شیر هیدرولیک ، فرمان داخلی و نقشه اسپول شیر و تعیین ولتاژ شیر هیدرولیک و تعیین کد سفارش شیر طبق کاتالوگ از طریق :
ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکههای اجتماعی داخلی و خارجی
با فروشگاه هیدرولیک هیدشاپ HYDSHOP تماس بگیرید و اقدام به خرید شیر رکسروت M-3SEW6 نمایید.
کاربرد شیر رکسروت M-3 SEW6
سلونوئید ولو M-3 SEW6 بوش رکسروت BOSCH REXROTH در اغلب دستگاهها و ماشینآلات صنعتی و راهسازی و یونیتهای پاورپک هیدرولیک، که نیاز به دقت در فشارهای بالا دارند مورد استفاده قرار میگیرد.
M – 3SEW 6 C 36 / 630 M G24 N9 K4 – – – – M – 3SEW 6 C 36 / 420 M G24 N9 K4 – – – – M – 3SEW 6 C 36 / 630 M G205 N9 K4
M – 3SEW 6 U 36 / 630 M G24 N9 K4 – – – – M – 3SEW 6 U 36 / 420 M G24 N9 K4 – – – – M – 3SEW 6 U 36 / 630 M G205 N9 K4
M – 3SEW 6 P 36 / 630 M G24 N9 K4 – – – – M – 3SEW 6 P 36 / 420 M G24 N9 K4 – – – – M – 3SEW 6 P 36 / 630 M G205 N9 K4
M – 3SEW 6 N 36 / 630 M G24 N9 K4 – – – – M – 3SEW 6 N 36 / 420 M G24 N9 K4 – – – – M – 3SEW 6 N 36 / 630 M G205 N9 K4
